1、通流容易大,高速反應,低損耗
2、網絡二合一設計理念,適用于數字網絡高清攝像機,保護網絡+電源。
3、三級電涌保護,殘壓低,響應時間快,使用壽命長
4、集成化,體積小,接線簡單,安裝方便,減少空間的占用
|
功能
|
電源
|
網絡
|
|
標稱工作電壓UN
|
220V
|
8V
|
|
最大持續運行電壓Uc
|
AC50-60HZ
|
20V
|
|
標稱負載電流IL
|
2A
|
|
|
標稱放電電流(8/20μS)In
|
5KA
|
2KA
|
|
最大放電電流(8/20μS)Imax
|
10KA
|
3KA
|
|
電壓保護水平(In)Up
|
≤1200V
|
≤800V
|
|
響應時間Ta
|
≤25ns
|
≤10ns
|
|
傳輸速率Vs
|
100Mbps
|
|
|
插入損耗Ae
|
≤0.3db
|
|
|
接口類型
|
接線端子
|
RJ45
|
|
安裝規格
|
1.5-4mm2
|
|
|
傳輸速率
|
100Mbps
|
|
|
外形尺寸
|
143mmx70mmx44mm
|
|
|
外殼材料
|
鋁合金
|
|
|
溫度范圍
|
-40℃~+85℃
|
|

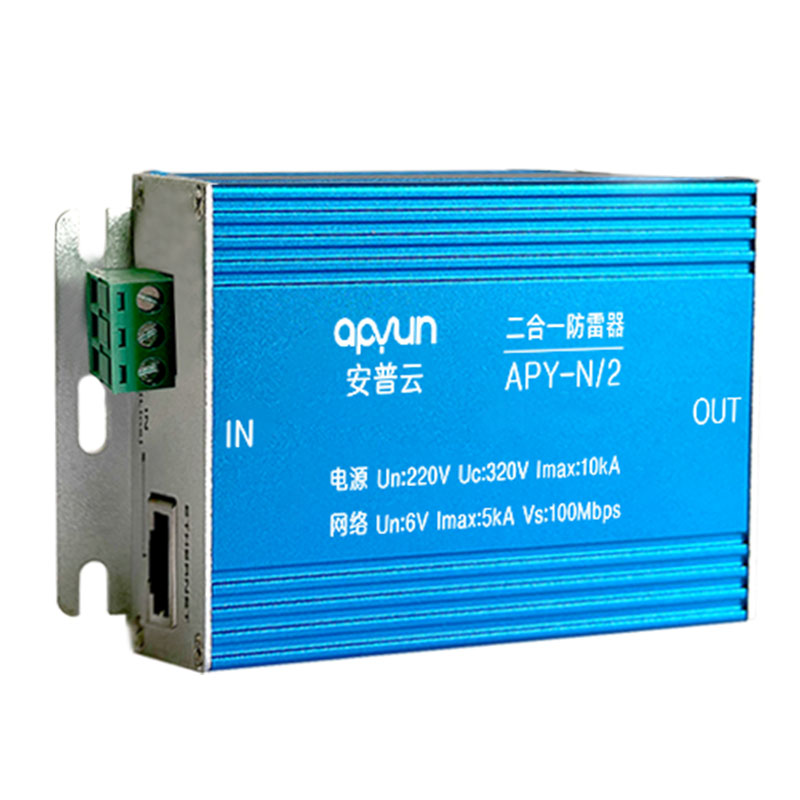

JEEPLUS網絡二合一防雷器為一體化多功能電涌保護器(以太網供電防雷器)是由電源防雷器、網絡信號防雷器兩部份集成的浪涌保護器,主要用于保護敏感的以太網供電路及IP電話、網絡監控設備等網絡 終端,使其免受雷電感應電壓、電源干擾、靜電放電等所造成的損壞。網絡二合一防雷器,一體化的設計,降低了保護成本及安裝難度,減少了空間的占用,最大限度的利用了等電位保護原理使保護效果大為改善。采用RJ45的信號接口直接接入計算機網絡最高通流容量可達10KA。而限制電壓則可低至15V,反應速度為納秒級,可充分保護采用最新技術的監控設備。
網絡二合一防雷器安裝方法:
1、按防雷器指示將電源線,網絡線分別接在防雷器輸入端,用連接線把防雷器輸出端與攝像機電源線接口
2、網絡線接口連接。用接地線將接地端子與接地裝置連接。將防雷器用螺絲掛在箱內,并固定好。
適用于需要同時對網絡攝像機和電源、辦公電腦主機和電源等以太網類信號和電源進行過電壓、浪涌防護的場合,采用高能防浪涌元器件使其前后端設備免受感應過電壓、操作過電壓和靜電放電等所造成的損壞。
