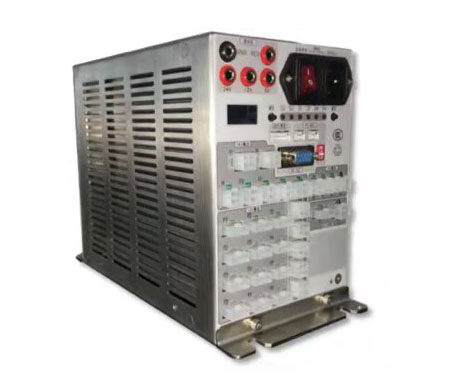

品牌:吉普佳
型號:600W
產品尺寸:120*180*250mm
1.1 電源管理單元所有連接端口接好后,打開交流開關,交流電經防雷電路、EMC電路、防浪涌電路、整流電路、功率因數校正電路(PFC)、供電電路給電源內部供電;
1.2 CPU控制電路供電正常后,先初始化,再檢測交流采樣電路,交流電正常后,再通過每路輸出通斷控制電路依次打開每路的DC/DC變換電路(依次打開ECU輸出、24V輸出、12V輸出、5V輸出),從而得到穩定的直流電壓,面板上的運行指示燈點亮;
1.3 每路輸出正常后,面板上對應的指示燈也相應點亮,同時每路輸出電壓電流經每路輸出電壓電流采樣電路給到CPU控制電路,再經OLED屏顯示出來;
1.4 電源管理單元的遠程控制與查詢等通信功能將在后面作介紹。
2.1 多路輸出;
2.2 具備完善的保護功能;
2.3 具備固件更新擴展功能;
2.4 具備人工按鍵復位重啟功能;
2.5 每路輸出電壓均支持獨立的測試功能;
2.6 每路輸出均支持獨立的通斷控制功能;
2.7 每路輸出具有聲光告警和OLED顯示功能;
2.8 能監測各路輸出電壓、電流、故障信息等;
2.9 采用標準的RS232和RS485通信;
2.10 采用標準化、通用化設計和CPU智能控制;
2.11 兼容性強(ECU輸出電壓可選、安裝方式可選);
2.12 高品質、高效率、高可靠性;
2.13 無噪音、無污染、防潮處理、自然冷卻;
2.14 體積小、外形美觀,操作簡單,安裝、維護簡便。
|
項目 |
備注 |
|
輸入過壓保護 |
自恢復 |
|
輸入低壓保護 |
自恢復 |
|
輸出過流保護 |
連續三次檢測過流后,自鎖,需人工恢復,連續三次內,自恢復 |
|
輸出過壓保護 |
自鎖,需人工恢復 |
|
輸出短路保護 |
連續三次檢測過流后,自鎖,需人工恢復,連續三次內,自恢復 |
|
系統過熱(過溫)保護 |
自恢復 |
