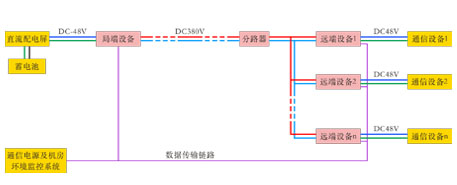

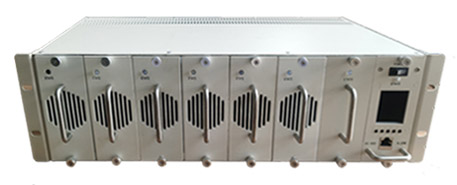

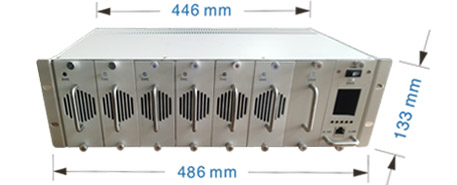

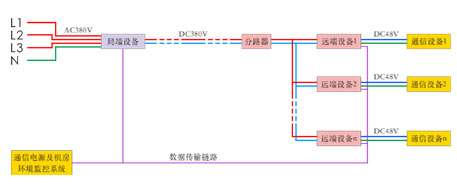

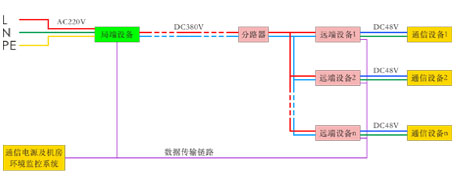

2.1 -48Vdc輸入型DC380V直流遠供電源系統局端設備

每臺局端設備由功率模塊、防雷模塊、監控模塊、局端機箱組成

2.1.2 基本參數：

2.1.2.1 外觀尺寸：19英寸3U機箱

2.1.2.2 輸入電壓：40～60Vdc

2.1.2.3 輸出電壓：200～400Vdc

2.1.2.4 輸出功率：

功率模塊輸出功率1000W

單機最大輸出功率6000W（每臺局端設備最多可插入6個功率模塊）

并機最大輸出功率24000W（最多可4臺并機）

2.1.2.5 轉換效率：93%

2.1.2.6 均流度：≦5%Iout

2.1.2.7 散熱方式：智能風冷

2.1.2.8 安裝方式：嵌入式或壁掛式

2.1.2.9 通信方式：RS-485

2.1.2.10 工作溫度：-20～45℃

2.1.2.11 儲存溫度：-40～70℃

2.1.2.12 防雷等級：20KA

2.1.3  保護特性：

2.1.4.1 使用獨立的監控模塊，監控模塊支持熱插拔。系統啟動時無監控模塊，系統以默認參數運行；系統運行中監控模塊退出或故障，系統以監控模塊退出前參數運行。

2.1.4.2 監控模塊自帶LCD顯示器，監控模塊可以連接PC端控制軟件。

2.1.4.3 監控模塊具有以下功能：

（1） 設置輸出電壓(220～380Vdc)

（2） 設置系統輸出過流保護值(1～65A)

（3） 設置蜂鳴器開啟、關閉

（4） 設置開路保護功能開啟、關閉

（5） 設置絕緣下降功能開啟、關閉

（6） 設置電力線搭接保護功能開啟、關閉

（7） 設置功率模塊開啟、關閉

（8） 設置系統輸出開啟、關閉

（9） 顯示系統輸出電壓、電流

（10） 顯示系統輸入電壓

（11） 顯示各功率模塊輸出電壓、電流

（12） 顯示各功率模塊、防雷模塊工作狀態

（13） 與上位機（PC端監控軟件）通信

（14） 配置輸入過壓欠壓保護點（具體參數見上表）

                       （15）設置監控模塊ID（1-255）

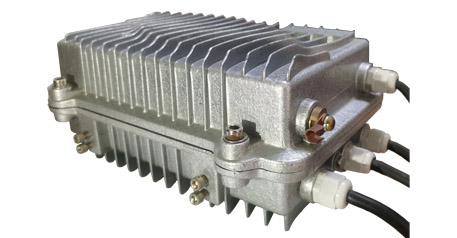

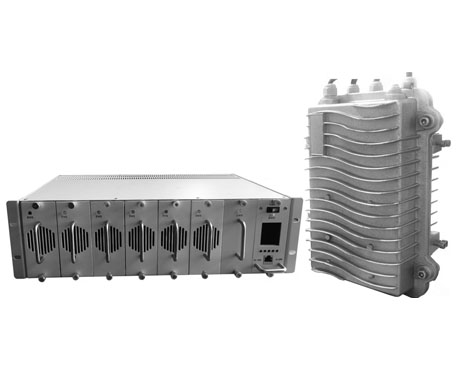

2.2     54Vdc輸出型DC380V直流遠供電源系統遠端設備

2.2.1 型號：TELSUN-VI-YD（H-L1000E）

2.2.2 基本參數：

2.2.2.1 外觀尺寸：289mm×217mm×127mm

2.2.2.2 輸入電壓：220Vdc～410Vdc

2.2.2.3 輸出電壓：54Vdc

2.2.2.4 輸出功率：1000W

2.2.2.5 轉換效率：大于92%

2.2.2.6 散熱方式：自然冷卻

2.2.2.7 安裝方式：抱箍式、掛桿式、掛墻式、嵌入式

2.2.2.8 工作溫度：-40℃～65℃

2.2.2.9 儲存溫度：-40℃～70℃

2.2.2.10 防護等級：IP65

2.2.3 保護特性：

3.  系統特點

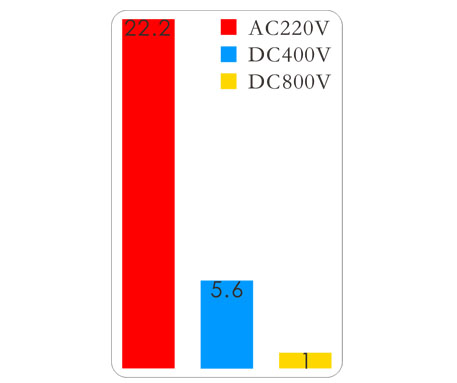

（1）在同等傳數距離，同等負荷功率的情況下，AC220V交流拉遠、DC380V直流遠供和DC800V直流遠供三種供電方式下，傳輸電纜線徑的比較如下：

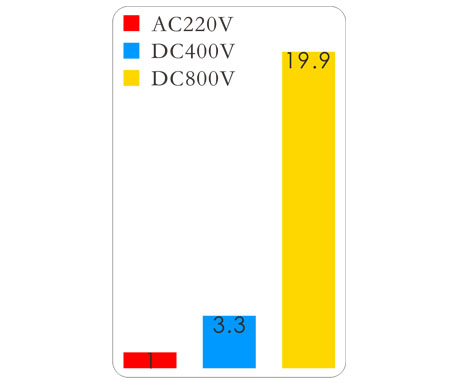

（2）在同等距離，同等線徑電纜的情況下，AC220V交流拉遠、DC380V直流遠供和DC800V直流遠供三種供電方式下，傳輸功率的比較如下：

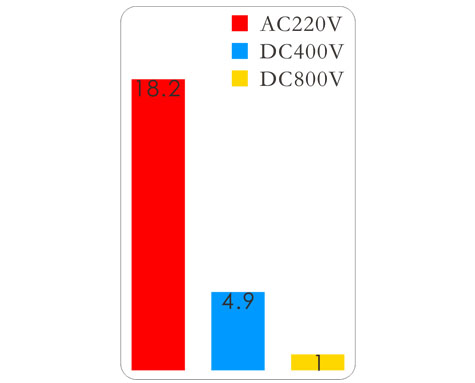

（3）在同等負荷功率，同等線徑電纜，同等傳輸距離的情況下，AC220V交流拉遠、DC380V直流遠供和DC800V直流遠供三種供電方式下，電纜損耗的比較如下：

（4）在同等負荷功率，同等線徑電纜的情況下，AC220V交流拉遠、DC380V直流遠供和DC800V直流遠供三種供電方式下，傳輸距離的比較如下：

4G/5G基站供電、城市安防系統、室外監控系統、邊境監控、充電樁等行業。
